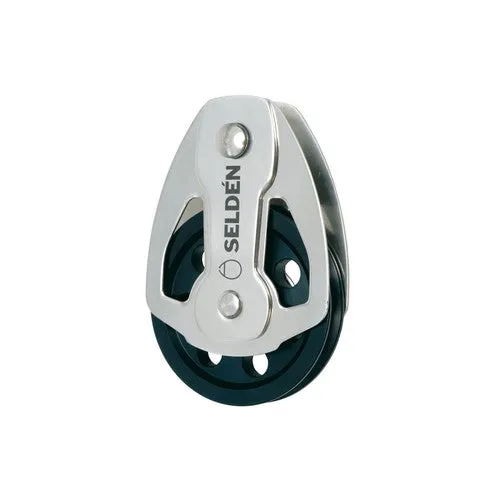

ハイロードプレーンベアリングブロック 45/60/80/100mm
HIGH LOAD PBB 45/60/80/100の特徴
・電解研磨済みステンレス製チーク、酸化処理済みアルミニウム製シーブ、ポリマー素材のプレーンベアリングブッシング
・外側のプレートが重量面を犠牲にすることなく耐荷重を増加させています。
・ワイヤー使用時のためにV型のシーブを採用し、軽量化穴で余分な重量を軽減
・ピン、ブッシングにナイロン系素材のワッシャーを2枚使用し、バックステイターミナルとチークとの間に出来る隙間を軽減しています。
HIGH LOAD PBB 45/60/80/100
| 品 番 | 形 式 | 重 量 (g) | 幅(B1)(mm） | 幅(B2)(mm） | ピンØ（mm） | 安全荷重 (kg) | 最大荷重 (kg) | 最大ワイヤー径 (mm) |
|---|---|---|---|---|---|---|---|---|
| 404-201-01R | 45 | 88 | 9.5 | - | 8（ﾌﾞｯｼｭ込=10） | 1100 | 2200 | 5 |
| 406-101-01R | 60 | 192 | 12.5 | 8.5 | 8（ﾌﾞｯｼｭ込=10） | 1500 | 3000 | 6 |
| 408-101-01R | 80 | 479 | 15.5 | 10.7 | 12.7 | 2750 | 5500 | 8 |
| 410-101-01R | 100 | 812 | 15.5 | 12.5 | 16 | 4000 | 8000 | 10 |
表中のB1/B2は下図の幅を示しています。
